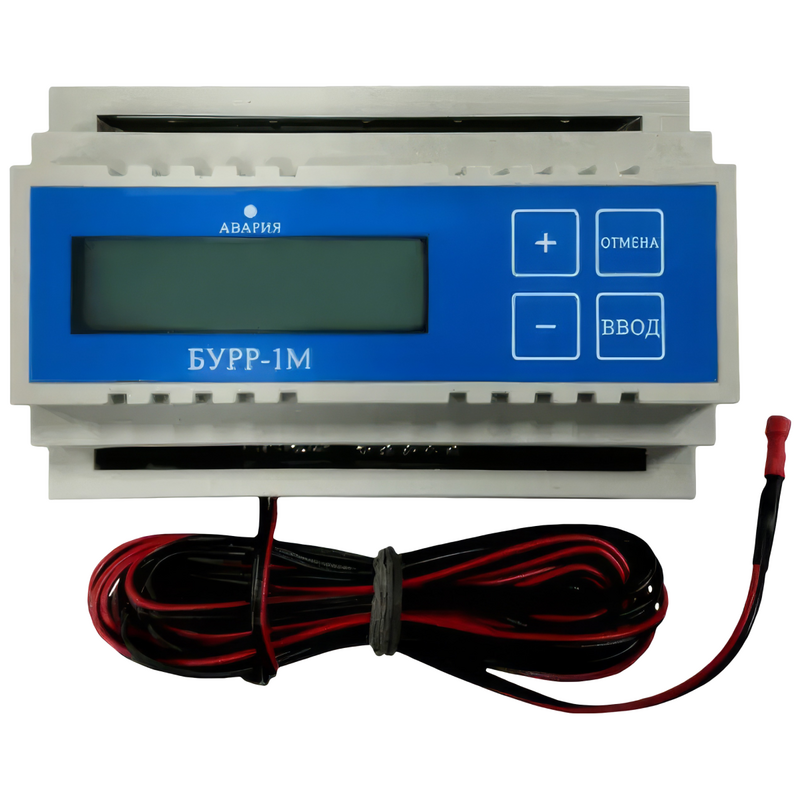

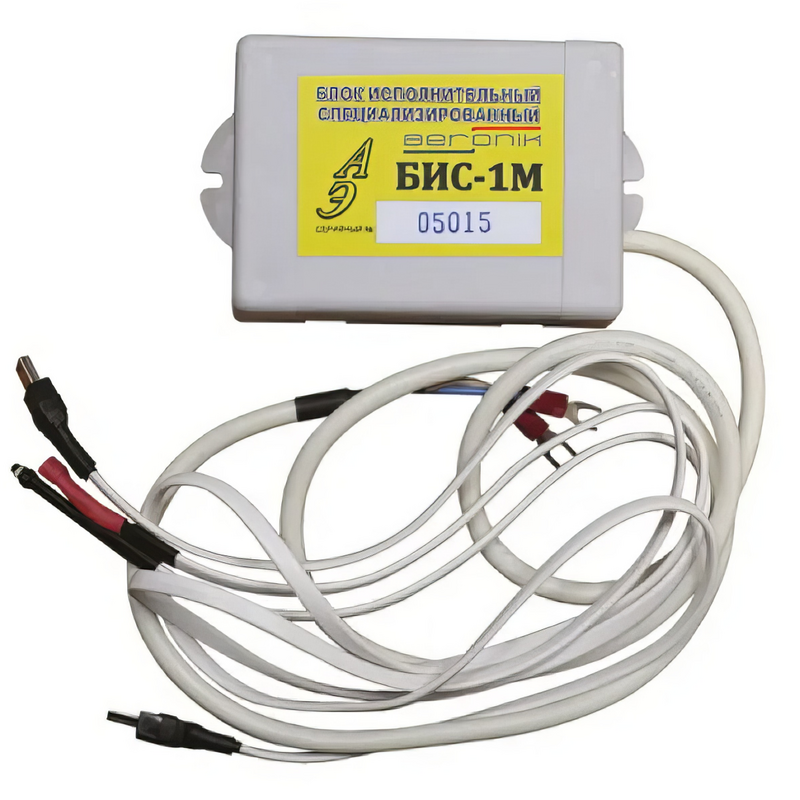

Управляющий блок ротацией и резервированием БУРР-1M (управление по ИК-каналу) и Исполнительные блоки БИС-1М.

Обязательным условием предъявляемым к сплит-системам которые будут находиться в ротации является наличие инфракрасного пульта дистанционного управления (он нужен для записи сигнала "ON" и "OFF" в энергонезависимую память блока БУРР-1М
для дальнейшего управления сплит-системами).

Неоспоримым преимуществом микропроцессорной системы беспроводной ротации БУРР-БИС является свободное размещение блоков системы в помещении.

В случае когда требуется добавить дополнительные сплит-системы для охлаждения, необходимо докупить только исполнительные блоки БИС-1М.

Типовой размер для модульного электрощитового оборудования и система крепления блока на стандартную DIN-рейку 35мм(ТН35) позволяет легко разместить БУРР в уже существующий распределительный электрический щит.

В беспроводной системе ротации и резервирования отсутствуют силовые электро-механические реле, что многократно увеличивает надежность и срок эксплуатации.

Наличие контактов сигнализации с допустимыми значениями напряжения подаваемым на клеммы до 230В и током до 5А и различными вариантами подключения (нормально замкнутые и нормально разомкнутые).

Функция "ПРИНУДИТЕЛЬНЫЙ СТОП" активируется замыканием клемм внешнего реле пожарной сигнализации.При замкнутых контактах "ПРИНУДИТЕЛЬНЫЙ СТОП" обесточиваются контакты "шлейфа сигнализации" и рассылается команда всем исполнительным блокам
БИС-1М на отключение всех сплит-систем.
При размыкании контактов "ПРИНУДИТЕЛЬНЫЙ СТОП" через программируемый интервал времени (1-10мин) питание "шлейфа сигнализации" восстанавливается, сплит-системам отправляется команда включения (в соответствии со штатным режимом работы).

Один БУРР-1М может обеспечивать ротацию и резервирование до 15 сплит-систем (в 3-х группах).

Все сплит-системы от 2 до 15 могут иметь разные характеристики и быть произведены разными компаниями.

Установка беспроводной системы БУРР-1М с исполнительными блоками БИС-1М не требует изменения в системе электропитания уже установленных сплит-систем.

Дистанционная связь с исполнительными блоками БИС-1М происходит на радиочастоте 433мГц.

Если сплит-системы не имеют ИК пультов управления необходимо использовать проводной блок ротации и резервирования (например БУРР-2М).


Настраиваемые параметры (кратко):

1. "Цикл ротации" - интервал времени непрерывной работы групп (1-99часов).
2. "Перекрытие" - интервал времени удержания в работе предшествующей группы при плановом включении последующей (1-20мин).
3. "Запрет управления" - интервал времени задержки включения сплит-систем сразу после выключения в случае аварийного прекращения питания в электросети (0-10мин).
4. "Интервал включения" - интервал времени задержки включения сплит-систем одной группы для исключения резкого скачка пускового тока в электросети (1-30сек).
5. "Включение дополнительной группы"- время до включения вспомогательной группы при превышении температурного порога (1-30мин).
6. "Короткая авария" - интервал времени до подачи "короткой аварии" если температура удерживается или превышает выставленное значение (1-60мин).
7. "Отключение реле" - длительность обесточивания сигнального реле.
8. "Длительность аварии" - период подачи сигнала короткой аварии (1-99сек).
9. "Неисправность группы" - автоматическое обнаружение групп с неисправными сплит-системами по порогам счётчика нарастаний температур.
10."Ожидание холода" - время анализа разницы температур в воздушном потоке внутреннего блока сплит-системы (1-32мин).
11."Рестарт" - интервал времени рестарта от момента снятия сигнала "Авария" от пожарной сигнализации (1-10мин; при значении-0 только после переброса питания).
12."БУРР БИС" - интервал времени до подачи сигнала аварии при потере связи с исполнительным блоком БИС-1М (3-15мин).
13."Дополнительная группа включение" - температура включения вспомогательной группы (групп). Интервал значений от "Дополнительная группа выключение" (плюс 1 до 30гр).
14."Дополнительная группа выключение" - температура отключения вспомогательной группы (групп). Интервал значений от "Дополнительная группа включение" (от 16 до минус 1гр).
15."Короткая авария(температура)" - температура подачи короткой аварии (22-95гр).
16."Пожар" - температура подачи сигнала выключения всем сплит-системам с приоритетом над "Короткая авария" (30-95гр).
17."Авария" - температура подачи сигнала тревоги с приоритетом над "Короткая авария" (20-95гр).
18."Анализ холода" - анализ температуры воздушного потока для подачи повторной команды включения (1-10гр).

Ведение статистики:

1. "Ошибка включения" - кол-во ошибок включения для каждой сплит-системы.
2. "Ошибка записи" - кол-во ошибок при записи команд включения и выключения для каждой сплит-системы.
3. "Дополнительная группа ВКЛ" - кол-во включений дополнительной группы(групп).
4. "Наработка" - общее кол-во часов работы БУРР.
5. "Моточасы кондиционеров" - общее кол-во часов работы для каждой сплит-системы.
6. "Число включений" - общее число включений БУРР.
7. "Время включения" - время прошедшее с момента последнего включения БУРР.
8. "Старт код" - информация для инженеров СЦ.



Комплект поставки:

1) Блок ротации и резервирования БУРР-1М - 1шт.
2) Цифровой датчик контроля температуры помещения - 1шт.
3) Инструкция по монтажу и эксплуатации - 1шт.
4) Картонная коробка - 1шт.

5) Блоки исполнительные БИС-1М- 2шт.
