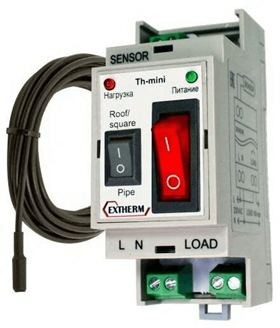

Терморегулятор EXTHERM Th-mini с предустановленными режимами работы (температурными диапазонами) для систем снеготаянья и обогрева трубопроводов. Термодатчик в комплекте.
Может использоваться в двух режимах: для систем антиобледенения кровель и открытых площадей или трубопроводов и резервуаров. Не требует настройки. Для монтажа на DIN рейку.
! Макс. ток нагрузки - 7А, 250В (1,75 кВт)
Преимущества:
• Независимое реле «сухой контакт» NO
• Индикация рабочего состояния
• Индикация нагрева
• Индикация обрыва датчика
• Простое управление.
Монтаж и подготовка к работе
Крепление изделия осуществляется на DIN-рейку. Корпус прибора занимает 2 модуля по 17,5 мм. При установке терморегулятора во влажных помещениях необходимо поместить его в монтажный бокс со степенью защиты не ниже IP55 (частичная защита от пыли и защита от брызг в любом направлении).
Температурный датчик
В качестве температурного датчика применяется выносной датчик EXTHERM TS-3,0.
Датчик размещается в пластиковом наконечнике на проводе длиной 3 метра. Возможно удлинение провода до 20 метров без ухудшения качества измеряемой температуры.
Температурный датчик входит в комплект поставки с терморегулятором.
Включение и управление работой терморегулятора
Для включения питания необходимо перевести выключатель в верхнее положение. Загорится зеленый индикатор «Питание». Горящий красный индикатор «Нагрев» покажет, что в данный момент включена нагрузка (идет нагрев).
Выключатель «Питание» в выключенном состоянии разрывает фазный контакт питания, т.е. обесточивает не только сам терморегулятор, но и подключенную к нему нагрузку.
Выбор или изменение режима работы (см. данные ниже) производится кнопкой «Режим».
Выбранный режим работы сохраняется при выключении питания терморегулятора.
Алгоритм работы терморегулятора в зависимости от режима работы
>> Горит индикатор режима «Pipe»
После подачи питания выключателем на лицевой панели включится светодиод «Питание».
Терморегулятор включает реле (и зажигает светодиод «Нагрев»), если температура датчика ниже +3°C.
Терморегулятор выключает реле (и гасит светодиод «Нагрев»), если температура датчика выше +7°C.
Если подали питание на терморегулятор, а значение температуры датчика было между +3°C и +7°C, то реле не включится, пока температура датчика не станет ниже +3°C.
>> Горит индикатор режима «Roof/Square»
После подачи питания выключателем на лицевой панели включится светодиод «Питание».
Терморегулятор включает реле (и зажигает светодиод «Нагрев»), если значение температуры датчика находится между -10°C и +5°C.
Терморегулятор выключает реле (и гасит светодиод «Нагрев»), если значение температуры датчика находится выше +5°C или ниже -10°C.
На верхней и нижней границах предусмотрен гистерезис ±0,5°C.
Индикация обрыва датчика температуры – мигание индикатора «Нагрев»
В случае обрыва или отсутствия датчика температуры индикатор «Нагрев» будет мигать. Терморегулятор не будет включать нагрев.
Внимание! Если температура на датчике вышла за диапазон от -20°C* до + 50°C, то терморегулятор считает, что датчик температуры отсутствует, выключает нагрузку и мигает 1 раз в секунду индикатором «Нагрев».
