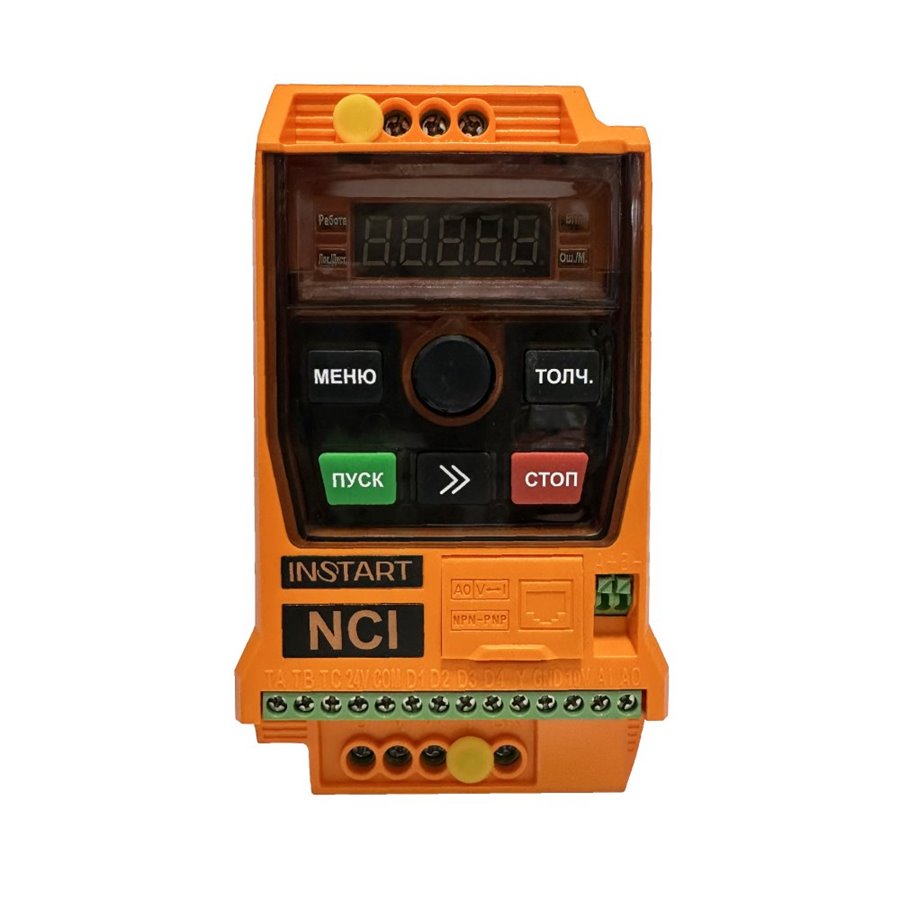

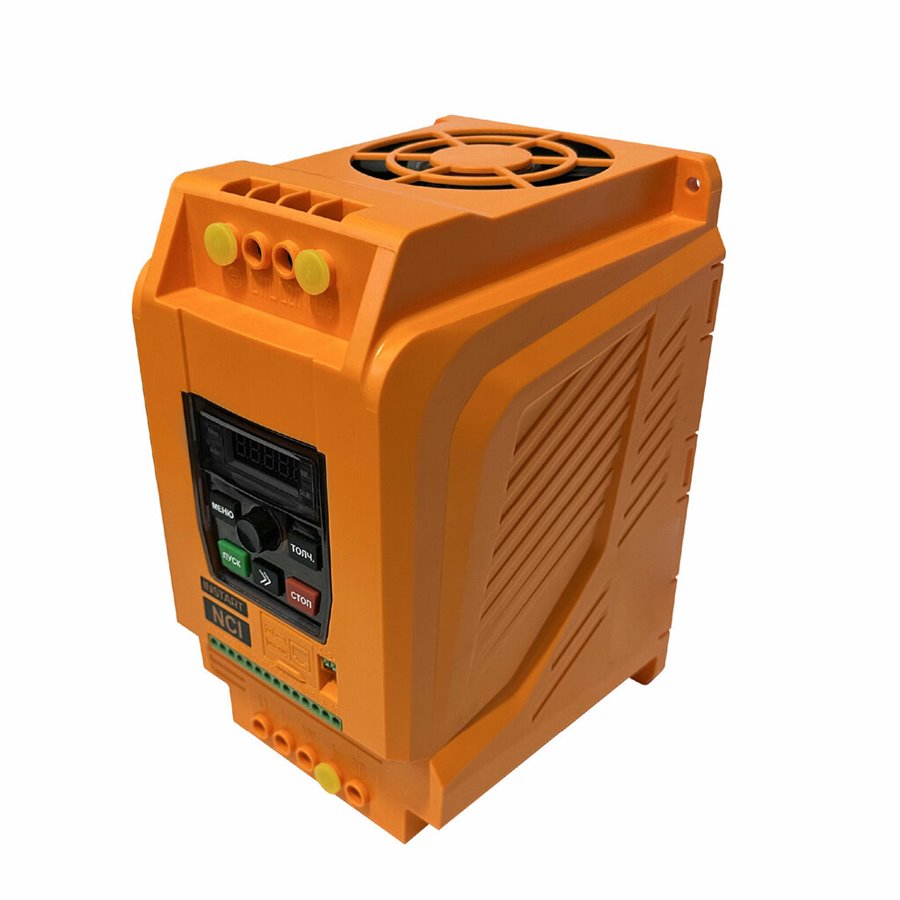

Преобразователь частоты для однофазного электродвигателя Instart серия NCI.
Регулировка скорости оборотов канальных вентиляторов 220В без шума (гуда) двигателя (по сравнению с симисторным регулятором)!
Скачать полную инструкцию изделия
МОНТАЖ
- Установка на DIN-рейку или монтажную панель
- Конструкция корпуса позволяет выполнять установку без воздушных зазоров
- Бесконечный потенциометр с функцией ввода, как на встроенной, так и на выносной панели управления
- Оптимальные габаритные размеры
- Нестираемое обозначение клемм
НАСТРОЙКА И ПРОГРАММИРОВАНИЕ
- «Быстрый пуск»
- Встроенный сетевой протокол Modbus RTU
- Оптимальный набор функций для решения простых задач
- Встроенный пожарный режим
- NPN/PNP логика
- Векторный режим
ЭКСПЛУАТАЦИЯ
- Поддержка работы с асинхронными и синхронными электродвигателями с постоянными магнитами
- Встроенный ЭМС-фильтр
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ СЕРИИ NCI
| Параметры | Описание |
| Основные параметры | |
| Диапазон напряжения и частоты на входе |
1 ~ 198-253 В (+5% не более 20 мс), 50/60 Гц ± 2% 3 ~ 342-440 В (± 5% не более 20мс), 50/60 Гц ± 2% |
| Диапазон напряжения и частоты на выходе |
3 ~ 0-Uвх, 0-599 Гц |
| Диапазон мощностей | 0.4 – 15 кВт |
| Тип подключаемого электродвигателя |
Трехфазный асинхронный с КЗР Синхронный двигатель с постоянными магнитами (опция) |
| Методы управления | V/F – скалярный SVC – векторный с разомкнутым контуром |
| Перегрузочная способность (не чаще 1 раза в 10 минут) |
G: 150% от номинального тока в течение 60 с; 180% от номинального тока в течение 3 с P: 120% от номинального тока в течение 60 с; 150% от номинального тока в течение 3 с |
| Несущая частота | 1-15 кГц; несущая частота может автоматически регулироваться в зависимости от особенностей нагрузки |
| Пусковой момент | 0,5 Гц: 150% (V/F ) 0,25 Гц: 180% (SVC) |
| Диапазон скоростей | 1:50 (V/F); 1:200 (SVC); |
| Точность отображения выходной частоты |
Цифровое задание: 0.01 Гц Аналоговое задание: максимальная частота х 0.1% |
| Точность постоянной скорости | ±0,5% (V/F), ±0,2% (SVC) |
| Форсировка крутящего момента (U/f) |
Автоматическая |
| Характеристика зависимости U/f |
Прямая. Квадратичная. Ломаная по нескольким точкам. |
| Характеристика разгона/ замедления |
4 линейных, S-кривая 1 и S-кривая 2 |
| Функция AVR | Автоматическая стабилизация выходного напряжения |
| Фильтр ЭМС | Встроен |
| Функциональные возможности | |
| Панель управления | Несъемная LCD-панель. Выносная панель управления – опция |
| Управление в векторном режиме |
По скорости/по моменту |
| Встроенные расширенные функции |
Пожарный режим, таймер, встроенное ПИД-регулирование, простой ПЛК, компенсация отклонения скорости, вызванного повышением нагрузки, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити) |
| Динамическое торможение | Торможение постоянным током |
| Толчковый режим | Диапазон частоты: 0.0…максимальная частота Отдельное время разгона/замедления для толчкового режима |
| Простой ПЛК | Задание скорости и времени работы на каждой из 16 ступеней |
| Многоступенчатый режим | Задание скорости с цифровых клемм с помощью 16 комбинаций |
| ПИД-управление | Реализация системы управления с датчиком обратной связи |
| Сетевые протоколы | Modbus RTU – встроен |
| Опции и аксессуары | Панель управления, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование |
| Защитные функции | Оптимальный комплекс из 30 типов защит |
| Степень защиты | IP20 |
| Управление | |
| Каналы команды запуска | Панель, клеммы, сетевой протокол Modbus RTU (RS-485) |
| Задание частоты | Цифровое задание, аналоговое задание напряжения/тока, импульсное задание и задание с сетевого протокола |
| Задание момента | 7 типов источников задания вращающего момента |
| Источник питания | 10 В DC (10 мА); 24 В DC (200мА) |
| Входы управления |
4 цифровых (DI), поддерживают PNP/NPN логику 1 аналоговый (AI) с диапазоном 0…10 В или 0/4…20 мА |
| Выходы управления |
1 цифровой (Y) 10 В, 20 мА (можно использовать как импульсный – до 50 кГц) 1 релейный (Т): AC – до 250 В, 3.0 А; DC – до 30 В, 1А 1 аналоговый (АО) с диапазоном 0…10 В или 0/4…20 мА |
| Условия окружающей среды | |
| Место установки | В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата |
| Высота над уровнем моря | Ниже 1000 м над уровнем моря (от 1000 до 2000 м при сниженных номинальных характеристиках) |
| Температура окружающей среды при работе ПЧ |
От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С) |
| Относительная влажность | Относительная влажность ниже 95%, без конденсации |
| Охлаждение | Принудительное воздушное |
| Вибрация | Менее 5.9 м/с (0.6 g) |
| Температура хранения | От -40 до +70 °С |
